插入式電磁流量計安裝步驟及要求
插入式電磁流量計傳感器安裝上游直管段不低于D(D表示管徑)，下游直管段不低于2D。

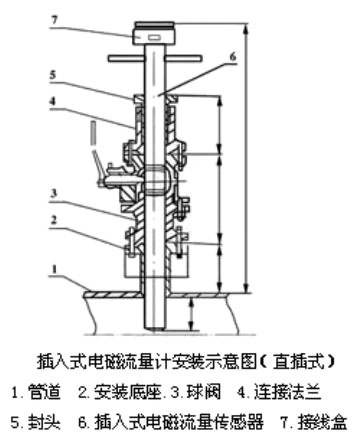

安裝方式如下圖：
1、垂直安裝，傳感器插入管道時應與管道斷面的垂直直徑夾角小于S,適用于測量管道振動小的清潔介質。2、傾斜安裝，其傳感器的軸線與被測管道的軸線夾角為45°，適用于大管徑且測量介質中含有其它雜質的液體流量測量，該安裝方式水阻小，不宜纏掛。插入式電磁流量計傳感器插入點有兩種方法：一是插入到被測管道的中心軸線上（即1/2倍的管徑)；二是插入到管道內壁為管道的1/4處。傳感器的安裝1、清理被測管安裝底座的焊渣和毛刺。2、關掉上游流量控制閥門或采用低壓供水。3、將球閥安裝到安裝底座上，注意球閥的長空腔向上，檢查球閥是否能全開、全關，將壓緊螺紋座、壓緊螺母和橡膠密封圈安裝到球閥上，松開定位螺母，將傳感器插入桿通過球閥插入被測管道，同時應注意傳感器方向標志桿指向應和流體流向一致。注意事項1.對直管段的要求入口出口直管段：入口應≥10×DN;出口應≥5×DN;2.對接地點要求為了使儀表可靠的工作，提高測量精度，不受外界寄生電勢的干擾傳感器應有良好的接地，接地電阻小于10（若金屬管道接地良好時，無須專設接地裝置）3.對安裝位置要求插入電磁流量計根據現場管路情況不一，不加裝球閥的流量計，應在不帶壓倒管路上安裝（即不帶壓安裝可選擇不加裝球閥的流量計），在管道上開孔直徑50準備把連接焊管焊接在管道的開孔上；對于要求不斷流裝卸或不允許介質溢出的場合，須加裝球閥，即選擇帶球閥結構的插入式電磁流量計；在管道上開孔直徑50，準備把連接焊管焊接在管道的開孔上。
