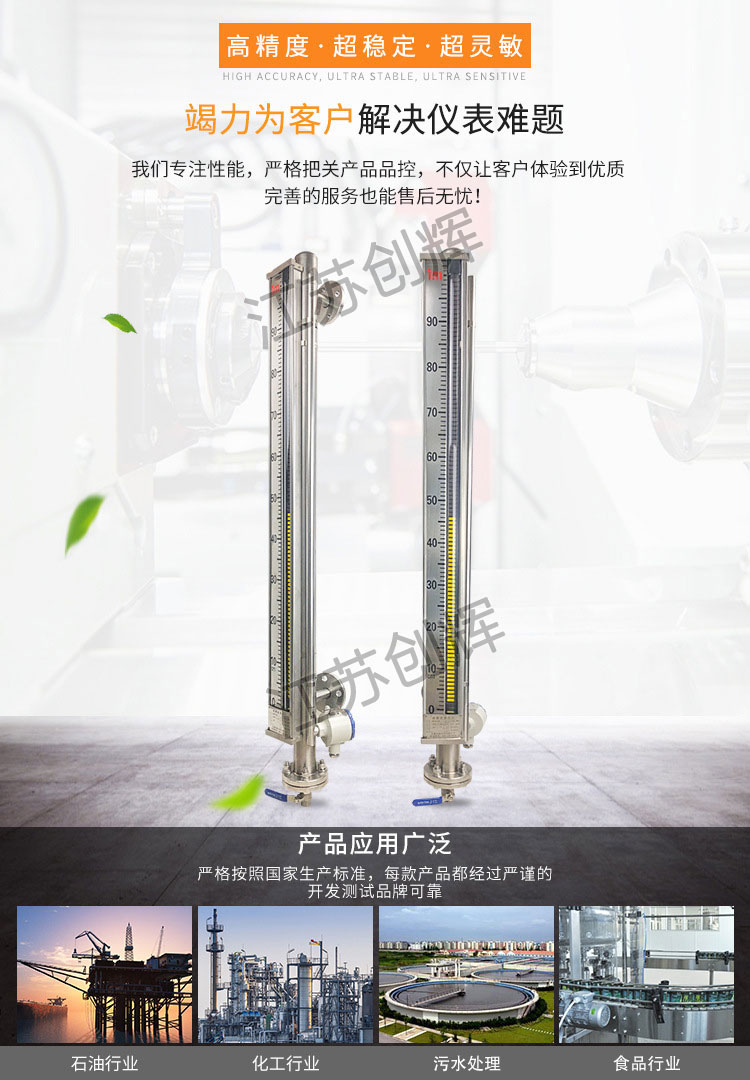

遠傳磁翻板液位計是基本型與遠傳變送器兩部分的組合即可實現信號遠傳、液位報警及控制功能。XY-UHZ型磁翻板液位計的直觀、醒目、性價比高、耐溫、耐壓、防腐、防爆的特點，使其**應用于電力、石油、化工、冶金、環保等行業生產過程中的液位測量及自動化控制。
產品特點:
適合于壓力容器的液位與界位測量，可集現場指示、遠傳輸出和控制報警于一身。
指示新穎，讀數直觀、醒目，可根據用戶方便改變觀察角度。
測量范圍大，不受儲罐高度限制。
指示機構與被測介質全隔離，因而密封好，可靠性高，使用安全。
耐高溫，可采用不褪色陶瓷翻柱。
結構簡單，安裝方便，維護費低。

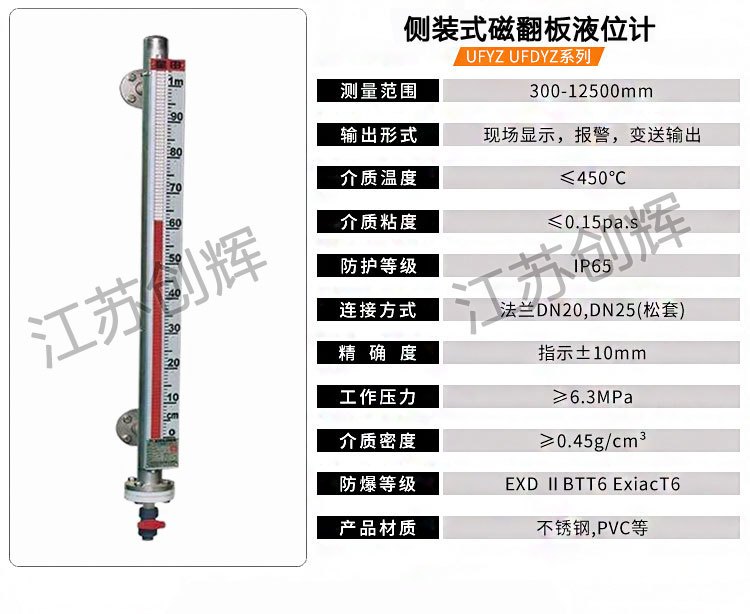

二、技術參數
1、本體材質：304 、316 、316L、 PP塑料
2、介質密度：0.49～1.99（g/cm3）
3、介質粘度： ≤0.019Pa.S
4、測量精度：±10mm
5、防護等級：IP65
6、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
7、傳輸方式：4-20ma。
三、產品選型
|
CH-UHZ |
磁翻板液位計 |
|
代 號 |
顯示方式 |
|
|
就地顯示 |
|
|
就地顯示+4～20mA遠傳 |
|
|
代號 |
安裝方式 |
|
C |
側裝式 |
|
D |
頂裝式 |
|
|
代號 |
類型 |
|
無 |
基型 |
|
W |
保溫型 |
|
J |
防腐型 |
|
S |
防霜型 |
|
Z |
保溫防腐型 |
|
Y |
頂裝防腐型 |
|
|
代號 |
報警控制 |
|
0 |
無報警 |
|
1 |
帶上限報警 |
|
2 |
帶下限報警 |
|
3 |
帶上下限報警 |
|
|
代號 |
浮子材質 |
代號 |
本體材質 |
|
P |
不銹鋼 |
P |
不銹鋼 |
|
L |
防銹鋁 |
L |
防銹鋁 |
|
T |
鈦 |
T |
鈦 |
|
S |
PVC塑料 |
S |
PVC塑料 |
|
F |
氟塑包裹 |
F |
氟塑管 |
|
|
|
PF |
內襯四氟 |
|
|
|
PP |
內襯丙烯 |
|
|
|
PE |
內襯乙烯 |
|
|
代 號 |
待標明的數據 |
|
B1 |
標注法蘭標準、通徑、壓力等級 |
|
B2 |
標注實際操作溫度 |
|
B3 |
標注實際操作壓力 |
|
B4 |
標注測量介質的密度 |
|
B5 |
標注訂貨長度，或提供法蘭間距 |
四、選型規范
|
頂裝式磁翻板液位計 |

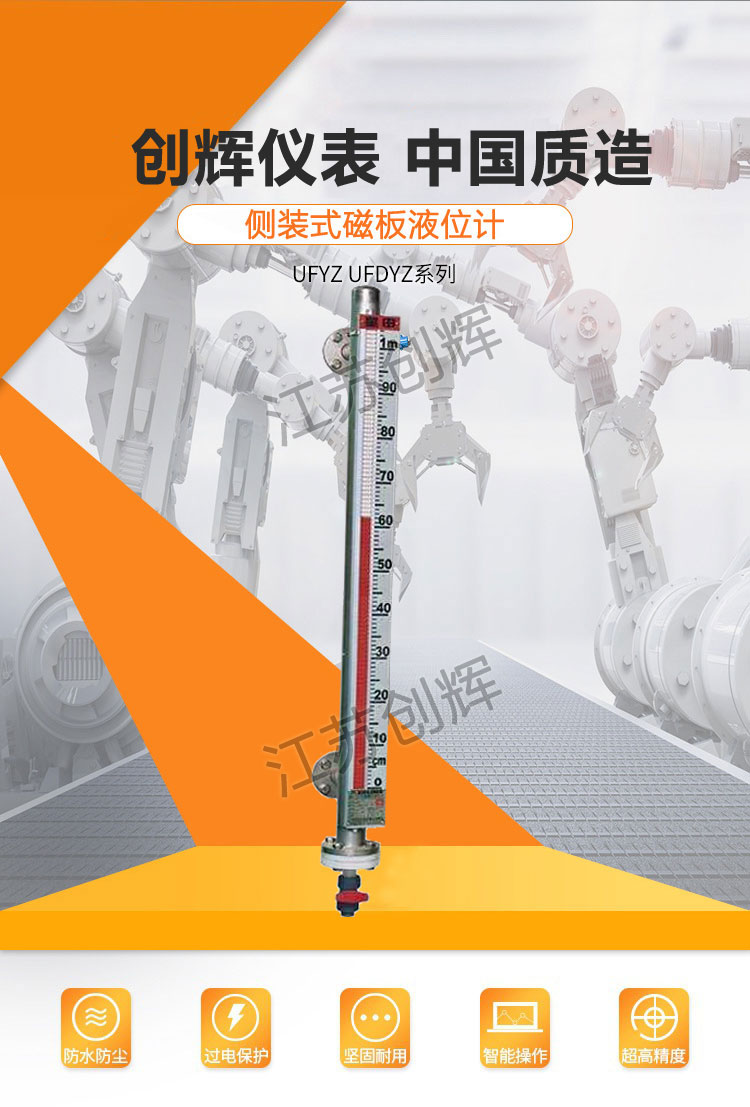

側裝式磁翻板液位計 |
 |
 |
|
產品名稱 |
磁翻板液位計 |
測量范圍 |
150-15000MM |
|
介質溫度 |
-80℃~450℃ |
介質壓力 |
1.6-16MPA |
|
安裝方式 |
側裝/頂裝(可選） |
標準法蘭 |
DN20/DN25（可選） |
備注：選型應根據現場實際工況來確定，不同的工況選型是不一樣的，選型示例：型號UHZ-C、側裝式、介質酒精、材質304、不帶顯示、帶遠傳、量程0~1500mm、溫度180℃、法蘭DN25、（如果是化工企業“必須”做成防爆型）
五、安裝使用和維護
1、首先查看液位計標牌數據與訂貨要求是否相符，距離液位計周圍200mm范圍內不得有勵磁鐵件及其它磁性物質，否則會影響液位計正常工作。
2、液位計與容器之間應裝有截止閥，以便檢修及清洗時切斷物料。本體安裝必須垂直，***偏角≤3°。測量范圍＞4m時在安裝使用過程中應增加中間支撐點。
3、液位計進入運行前，應先打開上法蘭氣相閥，然后緩慢打開下法蘭液相閥，使介質緩慢的流入筒體讓翻柱（板）逐一跟蹤指示，并用調節螺釘調整好零液位。
4、液位計護導管和主體導管必須保持垂直
5、安裝完畢后，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示紅色，零以下顯示白色。
