酒精生產過程中,料是一種含有纖維狀干物質的粘稠液體,它是一種含有多種組分的混合物料。其主要組分為水,其次是酒精,其它組分有醇類、醛類、酸類、酯類以及其它固體雜質,它的比重約為1,pH值約為4~4.5,電導率約為400aS/cm。根據料特性,大多選用電磁流量計用于醪料計量。
1、儀表的性能特點
電磁流量計由電磁流量變送器、轉換器和顯示儀表組成,具有以下性能及特點
(1)變送器的測量管內沒有可動及阻流部件,不容易產生堵塞,對漿狀導電液體具有獨特的適應性，能測量電導率大于5uS/cm的導電液體,特別適合于腐蝕性液體、含有纖維或固體粒的液體或漿液的流量測量。
(2)電磁流量計的輸出信號正比于流體的平均流速,其測量不受流體的密度、粘度、溫度、壓力等因素的影響。安裝后可以不進行任何調整即可投入運行,安裝、使用及維護方便,具有較高的計量準確性。
(3)ZUI大使用壓力可達25MPa,溫度范圍為一40~180℃,現有心15~p800mm多種公稱通徑,流量測量范圍0.03~100om3/h,能滿足工礦企業的需要。
(4)通過選用不同內樹及電JI材料的變送器,還可用于防腐、防爆、高溫、低溫和高壓等特殊場合。
2、儀表的選用
主要是根據醪料特性及其流量的大小,使用溫度和安裝環境等因素來選擇,在酒精生產過程中,經預熱器加熱至70℃左右流入酵塔,對于10000/a的酒精裝置,料的正常流量為19~20m3/h,一般采用Dg100的管道輸送,其流速約為1m/s,電磁流量計的選擇主要包括以下幾項。
(1)儀表型式由于酒精蒸餾工序處于易燃易爆場合,量好選用防爆型電磁流量計,并根據安裝環境選擇分體型式或者一體型式,如果既要現場就地顯示，又需要在控制室內顯示,則應選用智能型電磁流量計。
(2)流量的上限應保證流體的正常流量在儀表上限的50%左右,ZUI小流量不低于上限的30%,ZUI大流量不超過上限的90%。
(3)變送器的口徑當流體的流速在0.5~10m/s時,可選擇與物料管道口徑相問的變送器,以方便安裝;如果流速較低時,則應選擇小于物料管道口徑的變送器,以提高流體流速,滴足儀表測大C同的應慮口徑越大,儀表的價格越高
(4)電JI及襯里材料主要根據被測介質的腐蝕性、耐磨性及使用溫度等條件來選用,醪料腐蝕性較弱,磨損性較小,介質為常溫,因此,電JI材料選用普通耐酸鋼1Cr18 Nigti,襯里選用聚氨酯橡膠即可滿足要求。
(5)二次儀表一般采用數字式顯示儀表,要求具有瞬時流量和流量累計功能。

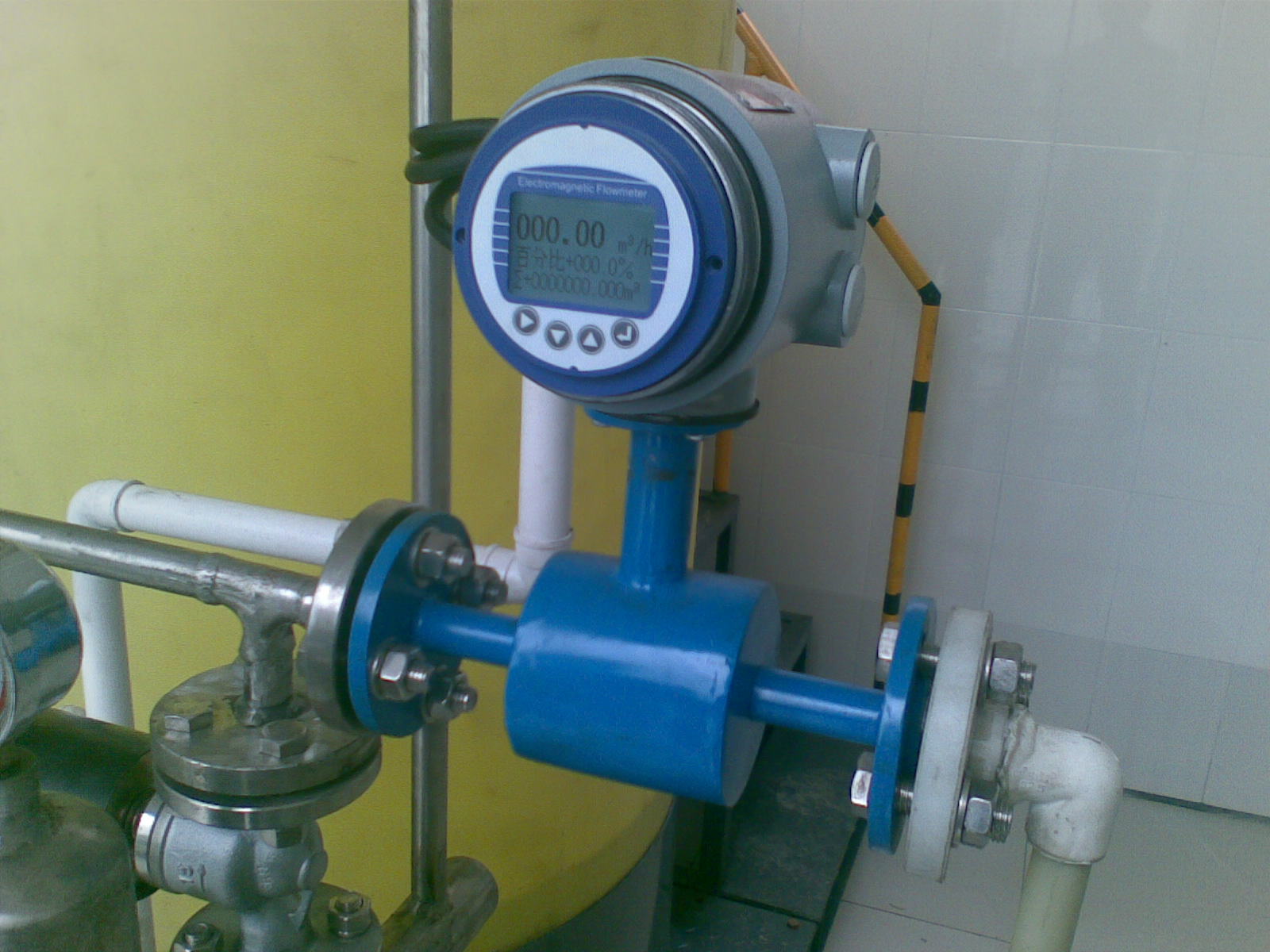

3、儀表的安裝
(1)安裝時,為保證變送器測量管內始終充滿流體,變送器應安裝在垂直管道上,流體的流向為由下而上,既可避免醪料中的固體顆粒在測量管內沉積,又使料充滿測量管、使內襯磨損均勻,長使用壽命,提高測量準確性。
(2)正常情況下,變送器前直管段應不少于5倍通徑?后直管段不少于2倍通徑。當變送器前有閥門或彎頭時、則前直管段的長度應不少于10倍通徑。
(3)變送器內二電JI的中心軸線應處于水平狀態,否則、會增大測量誤差
(4)變送器口徑小于管道口徑時,兩側漸編管的圓錐角應小于15°。
(5)由于醪料為易結垢介質,應安裝旁通管路并設置盲板或清洗口,以利于清洗測量導管和電極。
(6)變送器須良好接地,接地電阻應小于10。
4、儀表的維護
(1)儀表使用一段時間后,會在測量管內和電JI上產生沉積物或結垢,應定期(每3個月)清洗測量管和電JI。清洗時,注意不要損壞電JI和損傷內襯。儀表應每年校驗一次。
(2)儀表停止使用時,必須切斷總電源。儀表的信號電纜損壞時,應使用說明書規定的同型號屏蔽電纜更換。
(3)當受到較強的電磁干擾時,會影響電磁流量計的正常工作。首先應檢查變送器是否良好接地及接地電阻大小,然后再查看耐近有無漏電的機泵設備。值得注意的是電磁流量計須單獨設置接地線、以切斷干擾源的引入途徑。
