蒸汽流量計在安裝時應該注意什么問題?
一、對配管的要求:
蒸汽流量計安裝點的上下游配管的內徑與流量計內徑相同。
二、對直管段的要求:
1、蒸汽流量計必須水平安裝在管道上(管道傾斜在5以內),安裝時流量計軸線應與管道軸線同心,流向要一致。
2、流量計上游管道長度應有不小于10D的等徑直管段,如果安裝場所充許建議上游直管段為20D下游為5D。
三、對旁通管的要求:
為了保證蒸汽流量計檢修時不影響介質的正常使用,在流量計的前后管道上應安裝切斷閥(截止閥),同時應設置旁通管道。流量控制閥要安裝在流量計的下游,流量計使用時上游所裝的截止閥必須全開,避免上游部分的流體產生不穩流現象。
四、安裝場所
蒸汽流量計應安裝在便于維修,無強電磁干擾與熱輻射的場所。
五、對外部環境的要求
蒸汽流量計*安裝在室內,必須要安裝在室外時,一定要采用防曬、防雨防雷措施,以免影響使用壽命。
六、對安裝焊接的要求:
1、用戶另配一對標準法蘭焊在前后管道上。不允許帶蒸汽流量計焊接。
2、安裝蒸汽流量計前應清理管道內雜物:碎片、焊渣、石塊、粉塵等推薦在上游安裝5微米篩孔的過濾器用于阻擋液滴和沙粒。ZUI好用等徑的管道(或旁通管)代替流量計進行吹掃管道。以確保在使用過程中流量計不受損壞。
3、安裝蒸汽流量計時,法蘭間的密封墊片不能凹入管道內,以防止干擾正常的流量測量。

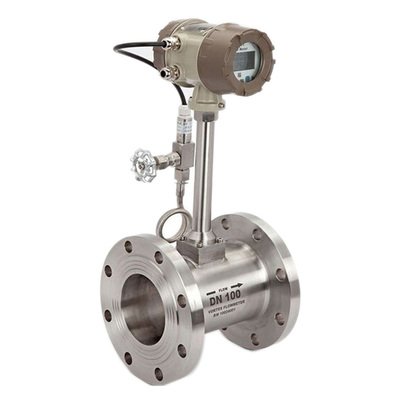

蒸汽渦街流量計圖
