電磁流量計（Eletromagnetic Flowmeters，簡稱EMF）是20世紀50~60年代隨著電子技術的發展而迅速發展起來的新型流量測量儀表。電磁流量計是根據法拉第電磁感應定律制成的，電磁流量計用來測量導電液體體積流量的儀表。由于其**的優點，電磁流量計目前已**地被應用于工業過程中各種導電液體的流量測量，如各種酸、堿、鹽等腐蝕性介質；電磁流量計各種漿液流量測量，形成了**的應用領域。在結構上，電磁流量計由電磁流量傳感器和轉換器兩部分組成。傳感器安裝在工業過程管道上，它的作用是將流進管道內的液體體積流量值線性地變換成感生電勢信號，并通過傳輸線將此信號送到轉換器。轉換器安裝在離傳感器不太遠的地方，它將傳感器送來的流量信號進行放大，并轉換成流量信號成正比的標準電信號輸出，以進行顯示，累積和調節控制。
電磁流量計工作原理
測量原理根據法拉第電磁感應定律，當一導體在磁場中運動切割磁力線時，在導體的兩端即產生感生電勢e，其方向由右手定則確定，其大小與磁場的磁感應強度B，導體在磁場內的長度L及導體的運動速度u成正比，如果B， L，u三者互相垂直，則e＝Blu（3－35）與此相仿．在磁感應強度為B的均勻磁場中，垂直于磁場方向放一個內徑為D的不導磁管道，當導電液體在管道中以流速u流動時，導電流體就切割磁力線．如果在管道截面上垂直于磁場的直徑兩端安裝一對電極（圖3—17）則可以證明，只要管道內流速分布為軸對稱分布，兩電極之間也特產生感生電動勢： e＝BD （3－36）式中，為管道截面上的平均流速．由此可得管道的體積流量為： qv＝πDU＝（3－37）由上式可見，體積流量qv與感應電動勢e和測量管內徑D成線性關系，與磁場的磁感應強度B成反比，與其它物理參數無關．這就是電磁流量計的測量原理．需要說明的是，要使式（3—37）嚴格成立，必須使測量條件滿足下列假定： ①磁場是均勻分布的恒定磁場； ②被測流體的流速軸對稱分布； ③被測液體是非磁性的； ④被測液體的電導率均勻且各向同性。
電磁流量計安裝示意圖應安裝在水平管道較低處和垂直向上處，避免安裝在管道的ZUI高點和垂直向下處；

應安裝在管道上上升處；

在開口排放管道安裝，應安裝在管道的較低處；

若管道落差超過5m時，在傳感器的下游安裝排氣閥；

應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游；

傳感器不能安裝在泵的進出口處，應安裝在泵的出口處；

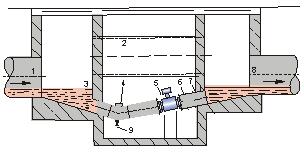

在測量井內安裝流量計的方式

1、入口 2、溢流管 3、入口柵 4、清洗孔 5、流量計 6、短管 7、出口 8、排放閥如何正確選擇安裝節點：正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若在安裝環節失誤，輕者影響測量精度，重者會影響流量計的使用壽命，甚至會損壞流量計。
選擇安裝位置時需特別注意：
非測量電極的軸線必須近似于水平方向；

測量管道內必須全部充滿液體；

流量計前方*少要有5＊ D（D為流量計內徑）長度的直管段，后方*少要有3＊D（D為流量計內徑）長度的直管段；
流體的流動方向和流量計的箭頭方向一致；管道內要有真空會損壞流量計的內襯，需特別注意；在流量計附近應無強電磁場；在流量計附近應有充裕的空間，以便安裝和維護；若測量管道有振動，在流量計的兩邊應有固定的支座測量不同介質的混合液體時混合點與流量計之間的距離ZUI少要有30×D（D為流量計內徑）長度為方便今后流量計的清洗和維護，應安裝旁通管道；

安裝聚四氟乙烯內襯的流量計時，連接兩法蘭的螺栓應注意均勻擰緊，否則容易壓壞聚四氟乙烯內襯，ZUI好用力矩扳手。
